Coppia di Connettori MC4 da Pannello | Fissaggio Fisso per Quadri e Inverter

La soluzione professionale per il passaggio dei cavi nei tuoi componenti elettrici.

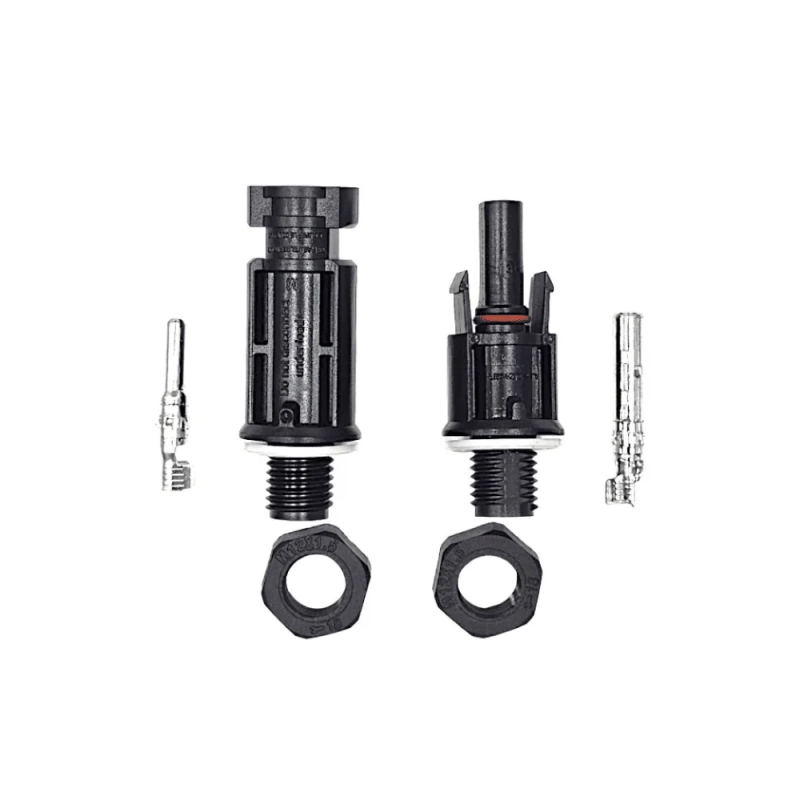

La coppia di connettori MC4 da incasso (Maschio e Femmina) è progettata specificamente per il fissaggio rigido su pareti di quadri elettrici, string box, inverter o cassette di derivazione. Questi connettori permettono di creare un punto di connessione esterno sicuro e stagno, evitando di dover forare i quadri con pressacavi tradizionali e mantenendo la praticità dello standard MC4 "Plug & Play".

Grazie al sistema di serraggio a dado e alla guarnizione integrata, garantiscono l'integrità del grado di protezione del tuo involucro elettrico.

Caratteristiche e Vantaggi Tecnici

• Connessione Stagna e Sicura: Una volta accoppiati, i connettori garantiscono un grado di protezione IP67, rendendo il tuo quadro elettrico resistente a pioggia, getti d'acqua e polvere.

• Materiali ad Alte Prestazioni: Realizzati in PPO (Polifenilene ossido) di alta qualità, un materiale autoestinguente (UL94-V0) e ultra-resistente ai raggi UV e alle temperature estreme, ideale per installazioni esterne durature.

• Contatti in Rame Stagnato: I pin interni sono progettati per offrire la minima resistenza elettrica possibile, riducendo il surriscaldamento anche con carichi elevati fino a 30A.

• Montaggio Universale: Compatibili con tutti i connettori MC4 volanti standard e adatti per cavi solari con sezione da 2.5 mm², 4 mm² e 6 mm².

Scheda Tecnica Dettagliata

Applicazioni Comuni

1. Costruzione di String Box: Per creare ingressi e uscite protette nei quadri di campo fotovoltaici.

2. Personalizzazione Inverter: Per sostituire o aggiungere punti di connessione su inverter o regolatori di carica.

3. Punti di Sezionamento: Per creare pannelli di controllo dove sia necessario collegare e scollegare rapidamente le stringhe di pannelli.

4. Passaggi a Parete: Per installazioni su pareti sottili di box o contenitori plastici/metallici.

Consigli per l'Installazione

• Foratura: Praticare un foro di precisione sulla parete del quadro (solitamente da 12-14 mm a seconda della specifica) per assicurare che la guarnizione piatta aderisca perfettamente.

• Serraggio: Stringere saldamente il dado posteriore per comprimere la guarnizione e garantire la tenuta stagna.

• Cablaggio Interno: I pin interni richiedono una corretta crimpatura o saldatura per assicurare il miglior passaggio di corrente verso i componenti interni del quadro.

Il parere del tecnico: Questi connettori sono la scelta migliore per chi vuole un lavoro pulito e professionale. Invece di far uscire i cavi dai pressacavi, l'uso degli MC4 fissi permette di scollegare l'intero impianto in pochi secondi per manutenzione o test, senza mai aprire il quadro elettrico.
